Устройство УПНС-М предназначено для питания стабилизированным напряжением постоянного тока аппаратуры релейной защиты, автоматики, сигнализации и управления на понижающих подстанциях энергосистем и других объектах промышленности.

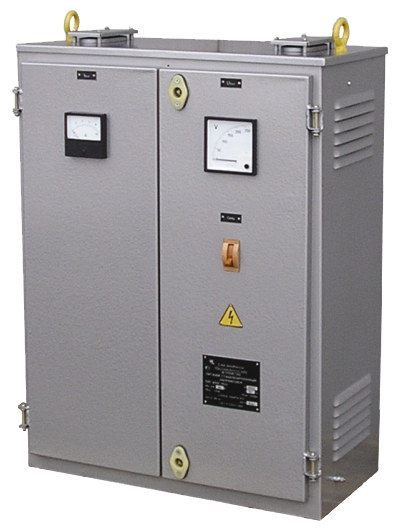

Устройство питания стабилизированным напряжением типа УПНС-М
Технические характеристики
Наименование параметра |
Величина |
|---|---|
Номинальное напряжение на входе линейное (по заказу) частотой 50 Гц, В |
100,230,400 |
Номинальное напряжение на входе линейное (по заказу) частотой 60 Гц, В |
415,440 |
Номинальное напряжение на выходе устройства стабилизированное (среднее значение), В |
220 |
Номинальное напряжение на выходе устройства до сглаживающего устройства фильтра, В |
220 |
Номинальная мощность устройства, Вт |
1500 |
Кратковременная (до 1с) мощность (при симметричном питании), Вт, не менее |
3000 |
в том числе: на выходе сглаживающего фильтра, Вт |
не менее 2500 |
номинальная мощность на выходе сглаживающего фильтра, Вт |
1000 |
номинальная мощность на выходе до сглаживающего фильтра, Вт |
500 |
Потребляемая из сети активная мощность в режиме холостого хода, Вт, не более |
170 |
Потребляемая из сети полная мощность (на фазу) при номинальной мощности нагрузки номинальном напряжение ,ВА, не более |
1100 |
Коэффициент полезного действия, |
не менее 0,8 |
Коэффициент пульсаций напряжения на выходе сглаживающего фильтра, % |
не более 3 |
Пределы отклонения среднего значения выпрямленного напряжения на выходе сглаживающего фильтра от +10% до -20% номинального при изменении напряжения на входе: при трехфазном питании |
от 0,5 до 1,1 |
при трехфазном питании и мощности нагрузки 3000 Вт |
от 0,5 до 1,1 |
при двухфазном питании |
от 0,7 до 1,1 |
Габаритные размеры, мм |
800х600х300 |
Степень защиты оболочки по ГОСТ 1751690 |
IР21 |
Обеспечивается защита от токов короткого замыкания в устройстве и во внешних выходных цепях, при этом время отключения автоматического выключателя составляет |
не менее 0,09-0,6с. |
Предусмотрена сигнализация о повышении напряжения на выходе устройства свыше 1,3, в неполнофазном режиме и об исчезновении напряжения. При сбросе нагрузки до 500 Вт на выходе фильтра время восстановления напряжения на выходе сглаживающего фильтра не должно превышать 0,06с. При этом значение переходного напряжения должно быть в пределах +30...-25%. |
|
