Составные части антенных систем

Стратегия маркетингового развития рынка гражданской продукции в сфере космической деятельности завязана в сотрудничестве с Акционерным Обществом «Особое конструкторское бюро Московского энергетического института» (АО «ОКБ МЭИ»).

На сегодня ПАО «КЭМЗ» ведет активную работу по оформлению и предоставлению документов в Государственную корпорацию по космической деятельности «РОСКОСМОС» для получения лицензии на осуществление космической деятельности.

Планируется закупка соответствующего технологического, измерительного и испытательного оборудования, создание производственных площадей, необходимые для выпуска продукции в интересах ГК «Роскосмос».

Для реализации программ создания космических и наземных систем ПАО «КЭМЗ» планирует с 2017года осуществить поставку составных частей к изделиям в адрес АО «ОКБ МЭИ»:

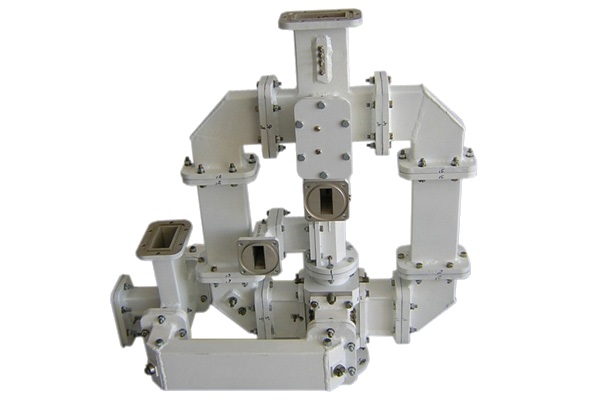

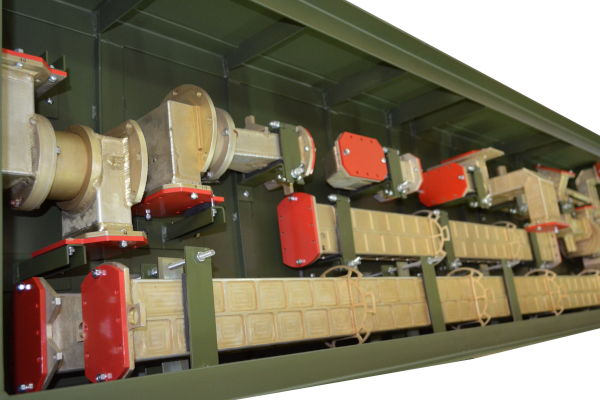

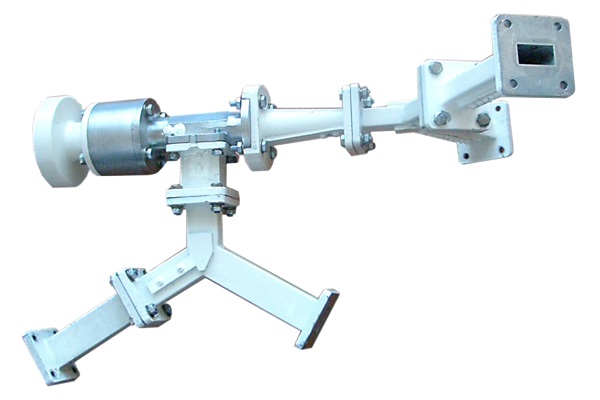

волноводный тракт 14М229-12

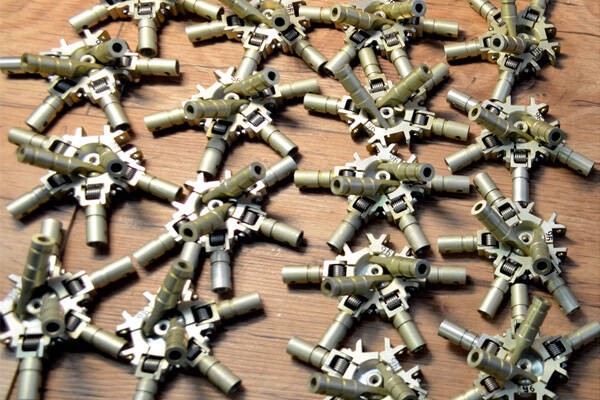

комплект деталей и сборочных единиц для сборки рефлектора 14м229-11
комплект составных частей для антенны АА1-402Э
пост антенный ТНА-3,1РМ
антенна калибровочная АК-1
устройство юстировочное оси А3

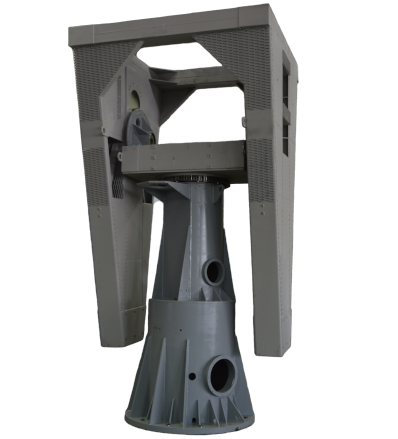

устройство опорно-поворотное ОПУ-3М для зеркальных антенн диаметром 3, 4, 5м

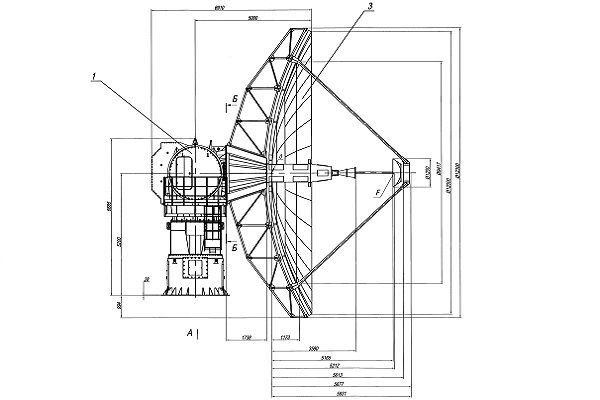

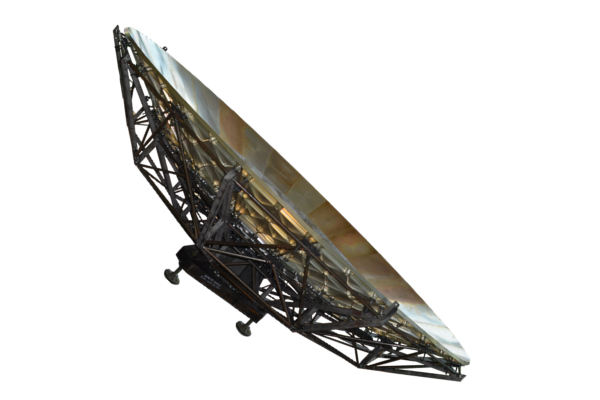

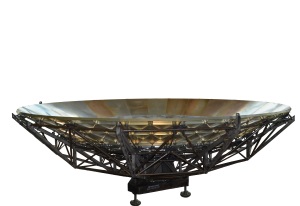

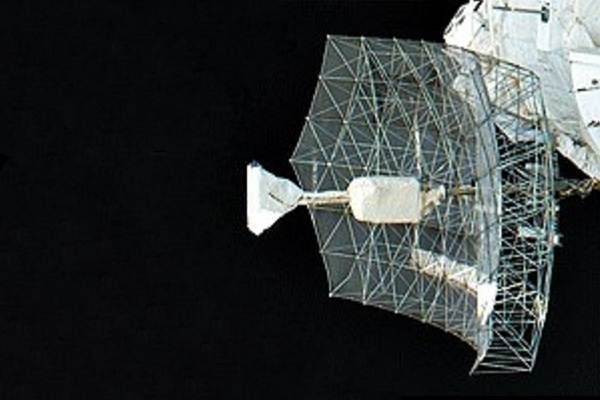

комплект рефлектора ферменной конструкции ТНА-12 диаметром 12 метров, который применяется в приемо-передающих наземных антенных системах с рабочими частотами до Ka-диапазона включительно
элементы АВТ

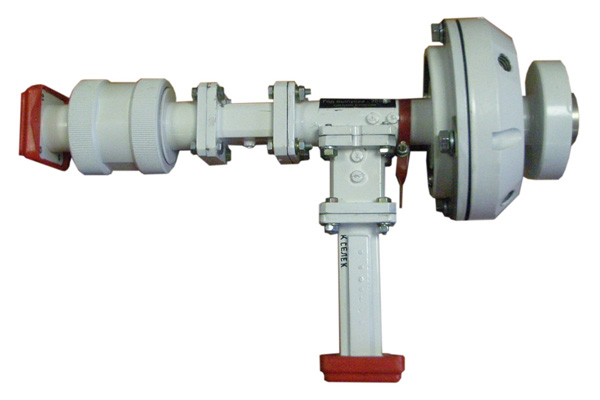

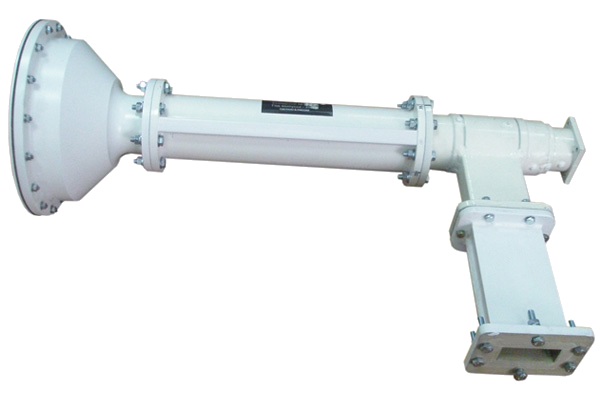

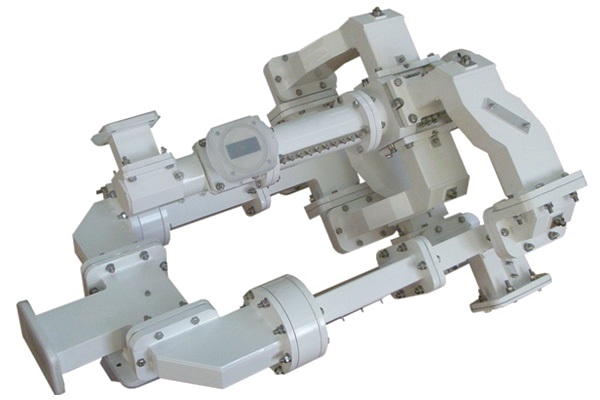

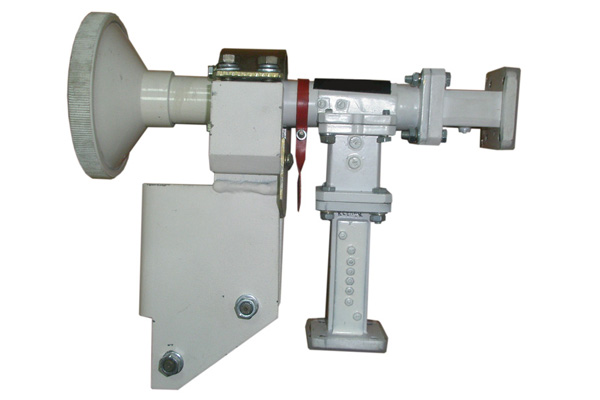

элементы антенно-фидерных устройств аппаратуры спутниковой связи (АФУ)
контррефлектор

Все изделия планируются выпускаться на основе отечественных комплектующих. Технология комбинирования стандартных модулей предлагает рынку уникальные антенные системы с качеством и экономическими характеристиками серийных изделий.

Производство унифицированных антенных систем – это важный шаг в работе по унификации приборов и систем для космоса.

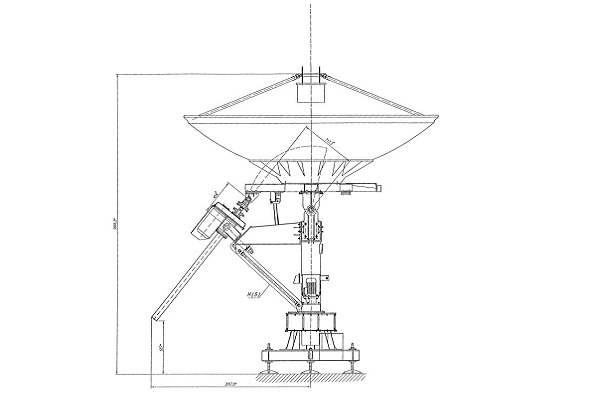

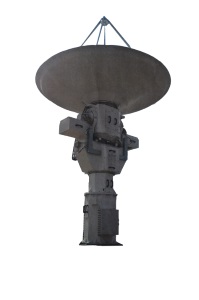

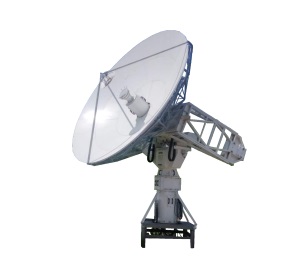

Пост антенный

Публичное акционерное общество «Ковылкинский электромеханический завод» является производителем антенных приемо-передающих постов для станций спутниковой связи с размерами антенн 2,4м; 3,5м; 5,0м в C и Ku диапазоне.

Пост антенный предназначен для работы на открытом воздухе в составе земной станции спутниковой связи диапазона 4/6 ГГц.

Устройство работает в режиме приема-передачи с ретранслятором искусственного спутника Земли (ИСЗ), расположенным на геостационарной орбите.

Наименование параметра	Величина
Диаметр рефлектора, м	5
Тип антенны	однозеркальная параболическая
Диапазон рабочих частот:
- в режиме на прием, МГц	3650…4150
- в режиме на передачу, МГц	5975…6475
Коэффициент усиления антенны:
- в диапазоне частот 3650…4150 МГц, не менее, дБ	43,5
- в диапазоне частот 5975…6475 МГц, не менее, дБ	47,5
Уровень 90% боковых лепестков в режиме работы на прием и передачу не превышает значений, определяемых огибающей, дБ: где: G(Q) – коэффициент усиления в данном направлении, дБ; Q – угол от оси главного лепестка антенны, ?С	G(Q)=29-251gQ (Q=1…20 ?С)
Поляризация поля антенны – круговая: - в режиме на прием -в режиме на передачу	правая левая
Коэффициент эллиптичности не менее	0,85
Коэффициент стоячей волны трактов приема и передачи, не более	1,3
Развязка между трактами приема и передачи, не менее, дБ	100
Условия эксплуатации: - рабочая температура окружающей среды - предельная температура окружающей среды - относительная влажность воздуха до 98% при температуре - рабочая скорость ветра, м/с - предельная скорость ветра, м/с	От -55 до +50 ?С + 60 ?С + 25 ?С до 33 45
Диапазон углов поворота антенны при неоперативной установке (в ручную): - по азимуту - по углу места	+60? с шагом 5?; 0…60 ?
Диапазон углов поворота антенны от устройства автосопровождения антенного поста: - по азимуту - по углу места	+8 ? 1100
