Блочно-комплектные устройства электроснабжения БКЭС

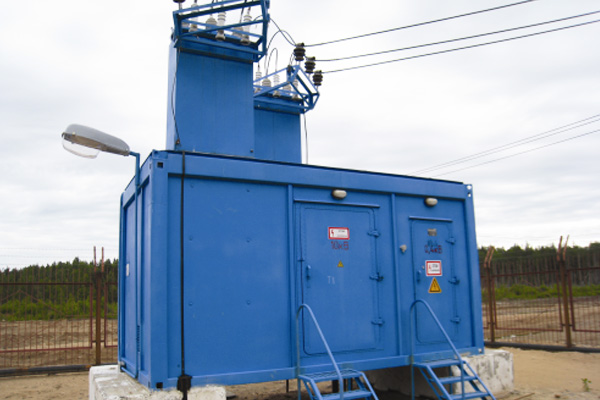

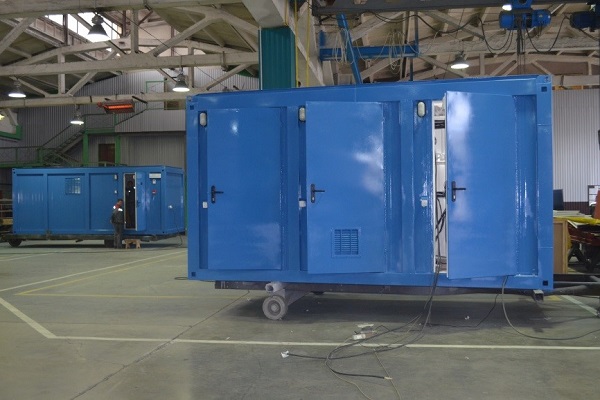

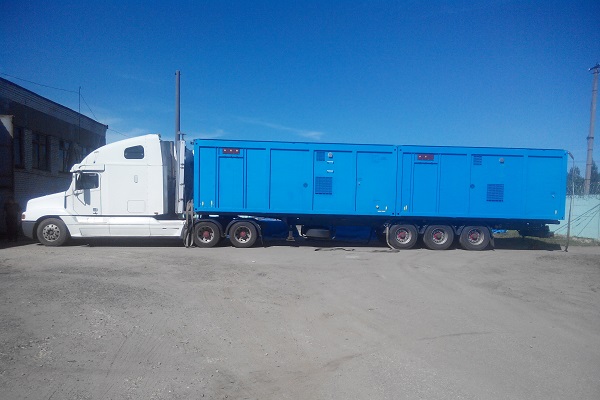

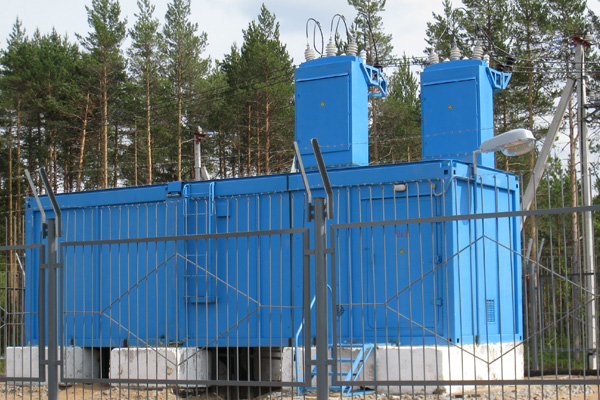

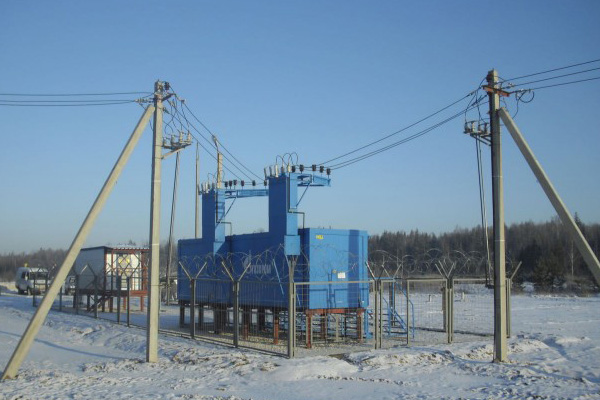

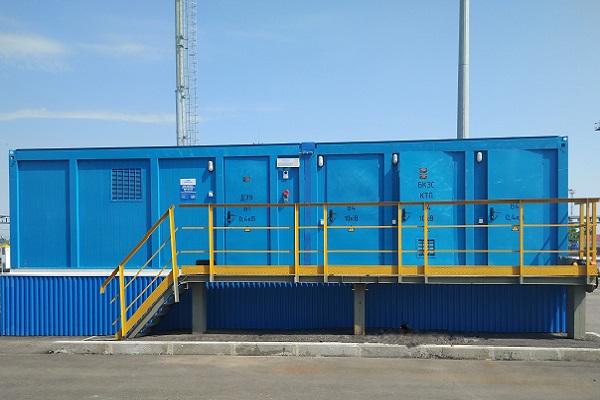

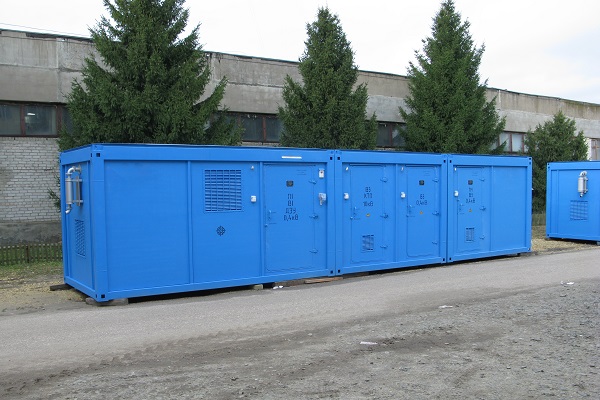

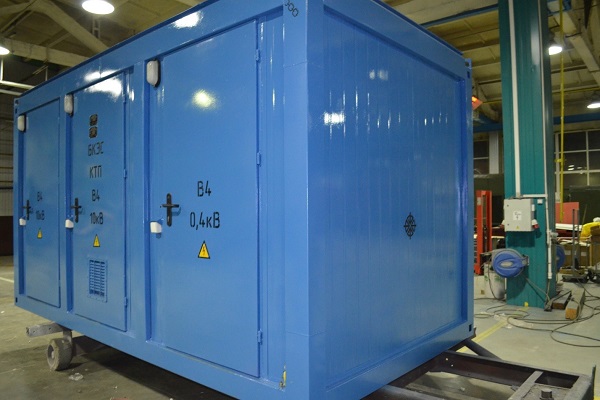

Блок-контейнер БКЭС предназначен для установки энергетического и радиотехнического оборудования, оборудования телемеханики и электрохимической защиты подземных сооружений (газопроводов, нефтепроводов, продуктопроводов и др.) от коррозии, при номинальной мощности высоковольтного трансформатора 10, 16, 25, 40, 63, 100, 250 кВА.

В зависимости от выбранного варианта исполнения БКЭС может состоять из:

  • отсека оборудования электроснабжения
  • отсека оборудования системы катодной защиты (СКЗ)
  • отсека оборудования системы связи и телемеханики (ТМ)
  • системы отопления и вентиляции для каждого отсека
  • системы освещения отсеков и внешнего освещения
  • системы противопожарной безопасности
  • системы охранной сигнализации
  • комплекта кабелей для соединения отсеков
  • монтажного комплекта

Цена предоставляется согласно опросных листов.

Исполнения БКЭС

НаименованиеСтруктура блок контейнера
1.БКЭС-ХХ-2-1С двумя высоковольтными трансформаторами мощностью 10; 16; 25; 40; 60; 100; 250 кВА каждый, оборудованием системы катодной защиты (СКЗ) и оборудованием системы связи и телемеханики
2.БКЭС-ХХ-2-2С двумя высоковольтными трансформаторами мощностью 10; 16; 25; 40; 60; 100; 250 кВА каждый, оборудованием системы катодной защиты (СКЗ)
3.БКЭС-ХХ-2-3С двумя высоковольтными трансформаторами мощностью 10; 16; 25; 40; 60; 100; 250 кВА каждый, оборудованием системы связи и телемеханики
4.БКЭС-ХХ-2-4С двумя высоковольтными трансформаторами мощностью 10; 16; 25; 40; 60; 100 кВА каждый и низковольтным отсеком
5.БКЭС-ХХ-1-5С одним высоковольтным вводом, трансформатором мощностью 10; 16; 25; 40; 60; 100; 250 кВА и низковольтным отсеком
6.БКЭС-00-2-6.ХС двумя низковольтными вводами и низковольтным отсеком с оборудованием СКЗ; Х-тип СКЗ
7.БКЭС-00-2-7.Х.ХС двумя низковольтными вводами и отсеками с оборудованием системы бесперебойного питания (СБП) и аккумуляторными батареями (АБ), 1 - в отсеке СБП установлено оборудование СКЗ; 2 - в отсеке СБП установлено оборудование СКЗ и блок-контейнер комплектуется отсеком для оборудования связи и телемеханики; 3 - блок-контейнер комплектуется отсеком для оборудования связи и телемеханики; Х-тип СКЗ
8.БКЭС-60-1-8Блок-контейнер с двумя микротурбинными установками по 60кВт, одним высоковольтным трансформатором мощностью 60 кВА и низковольтным отсеком
9.БКЭС-00-Х-9.Х
БКЭС-00-1-9.1(СОУ)
Унифицированное блочно-комплектное устройство электроснабжения без высоковольтных вводов, Х:0-без/1 - с вводами от дополнительных источников электрической энергии, промышленной сети на базе комбинированной энергетической установки (ВЭУ) в составе:
- контейнер системы бесперебойного питания (СБП);
- отсек аккумуляторных батарей (АБ);
- отсек аппаратуры системы бесперебойного питания;
- контейнер с отсеком дизель-электрической установки(ДЭУ);
- ВЭУ; Х-мощность ВЭУ: 1 -5кВт, 2-30кВт.
БКЭС-00-1-9.1 (система обнаружения утечек СОУ);
БКЭС-00--9.1 без отсека ДЭУ, с отсеком КПТМ (телемеханики (телеметрии)

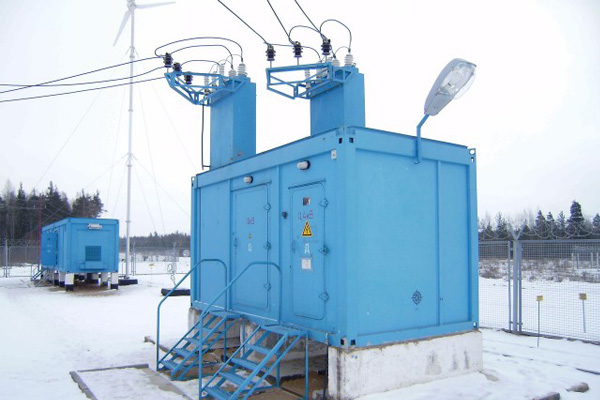

10.БКЭС-00-0-9.3Унифицированное блочно-комплектное устройство электроснабжения на базе ветроэнергетической установки в составе контейнер-системы бесперебойного питания (СБП) - ВЭУ5000
11.БКЭС-ХХ-2-10С двумя высоковольтными трансформаторами, мощностью 10; 16; 25; 40; 60; 100; 250 кВА, секционирующим пунктом и низковольтным отсеком
12.БКЭС-ХХ-2-11.Х.ХС двумя высоковольтными трансформаторами, мощностью 10; 16; 25; 40; 60; 100 кВА, секционирующим пунктом и низковольтным отсеком; X-вариант размещения оборудования: 1- в низковольтном отсеке установлено оборудование СКЗ; 2 - в низковольтном отсеке установлено оборудование - СКЗ и блок-контейнер комплектуется отсеком для оборудования связи и телемеханики; 3 - блок-контейнер комплектуется отсеком для оборудования связи и телемеханики; Х-тип СКЗ.
13.БКЭС-ХХ-2-12С двумя высоковольтными трансформаторами мощностью 10; 16; 25; 40; 60; 100; 250 кВА, секционирующим пунктом с реклоузером и низковольтным отсеком

Преимущества БКЭС

  • компактность, простота установки и запуска в работу (БКЭС поставляются в полной заводской готовности) без дополнительных затрат;
  • низкие затраты при эксплуатации;
  • широкий спектр газообразного топлива по химическому составу и теплотворной способности;
  • высокая надежность в работе, большой моторесурс, длительный межсервисный период;
  • комбинированное производство электроэнергии и тепла;
  • надежное автономное электро- и теплоснабжение;
  • возможность работы параллельно со стационарными энергосетями;
  • возможность создания кластеров необходимой мощности с единой системой управления;
  • высокая степень автоматизации, возможность интеграции в вышестоящую систему телемеханики с дистанционным управлением в реальном времени;

Мы предлагаем гибкие технические решения под Ваши индивидуальные требования. Специалисты нашего технического отдела раскрывают конструкторскую документацию под Ваш проект и задачи
