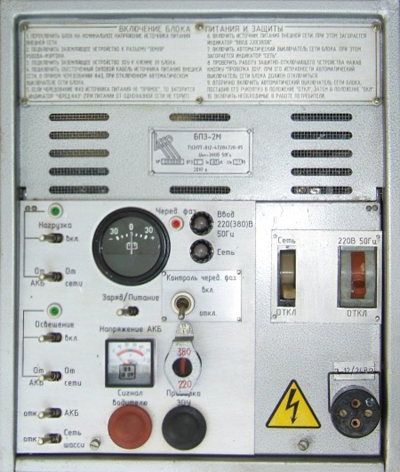

Блок питания и защиты электрический БПЗ-2М

Блок питания и защиты электрический БПЗ-2М и его модификации предназначены для:

• коммутации тока электрической сети напряжением 380, частотой 50гц;
• коммутации тока электрической сети кузова-фургона напряжением 12В или 24В;
• питание электропотребителей кузова-фургона постоянным током напряжения 12В или 24В;
• подключение переносной лампы освещения напряжением 12В или 24В;
• подзарядки аккумуляторных батарей кузова-фургона при наличии напряжения на выходных клеммах блоков;
• защиты обслуживающего персонал от поражения электрическим током по току утечки;
• защиты электрических цепей от перегрузок и токов короткого замыкания;
• приведения в действие сигнализации между кузовом-фургоном и кабиной водителя;
• имеет отдельный защищенный выход по цепи 220В, 50гц;
• обеспечивает контроль степени зарядки аккумуляторных батарей;
• обеспечивает контроль правильности чередования фаз;
• имеет розетку по цепи 220В, 50Гц.

Блок БПЗ-2М используется для установки в автомобильные кузова-фургоны и кузова-контейнеры, предназначенные для работы в климатических условиях У3 ГОСТ 15150-69 при высоте до 3000 м над уровнем моря.

Технические характеристики

Наименование параметра	Величина для вариантов исполнений
	ВИАШ.436328.001
	0	1	2	3	4	5	6	7
Номинальное напряжение на вводе блока, В	3N400B±10%; 3N230B±10%; 1N230B±10%
Номинальная частота переменного тока, Гц	50±2,5
Номинальный ток автоматического выключателя по цепи 400В, А	63	63	40	40	25	25	16	16
Номинальное напряжение изоляции входной цепи, В	2500
Номинальный ток автоматического выключателя по цепи 220В, А	10
Напряжение срабатывания реле безопасности персонала (РБП)не более, В	24
Время срабатывания РБП, с	не более 0,07
Номинальное напряжение постоянного тока на выходе по цепи «Нагрузка» при питании от «Сети», В	12	24	12	24	12	24	12	24
Номинальное напряжение постоянного тока на выходе по цепи «Освещение» при питании от «Сети», В	10,4	22,4	10,4	22,4	10,4	22,4	10,4	22,4
Максимальная выходная мощность постоянного тока, при номинальном напряжении внешней сети по цепи «Нагрузка», Вт	480	960	480	960	480	960	480	960
Номинальная выходная мощность постоянного тока, при номинальном напряжении внешней сети по цепи «Освещение», Вт	300
Габаритные размеры блока, мм длина ширина высота	377±1,4 240±1,15 389±1,4
Масса блока, кг, не более	36
