Унифицированные антенные системы

Стратегия маркетингового развития рынка гражданской продукции в сфере космической деятельности завязана в сотрудничестве с Акционерным Обществом «Особое конструкторское бюро Московского энергетического института» (АО «ОКБ МЭИ»).

На сегодня ПАО «КЭМЗ» ведет активную работу по оформлению и предоставлению документов в Государственную корпорацию по космической деятельности «РОСКОСМОС» для получения лицензии на осуществление космической деятельности.

Планируется закупка соответствующего технологического, измерительного и испытательного оборудования, создание производственных площадей, необходимые для выпуска продукции в интересах ГК «Роскосмос».

Для реализации программ создания космических и наземных систем ПАО «КЭМЗ» планирует с 2017года осуществить поставку составных частей к изделиям в адрес АО «ОКБ МЭИ»:

  • волноводный тракт 14М229-12

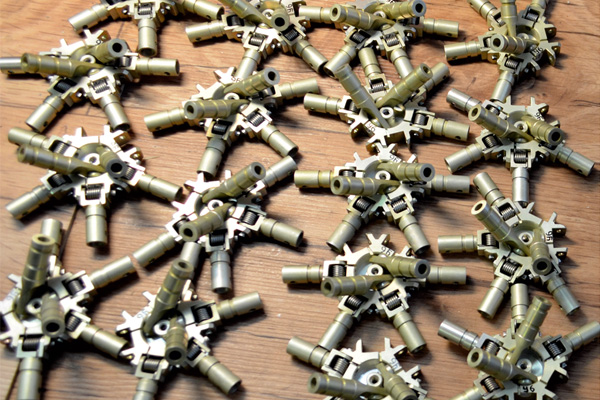

  • комплект деталей и сборочных единиц для сборки рефлектора 14м229-11
  • комплект составных частей для антенны АА1-402Э
  • пост антенный ТНА-3,1РМ
  • антенна калибровочная АК-1
  • устройство юстировочное оси А3
  • устройство опорно-поворотное ОПУ-3М для зеркальных антенн диаметром 3, 4, 5м
  • комплект рефлектора ферменной конструкции ТНА-12 диаметром 12 метров, который применяется в приемо-передающих наземных антенных системах с рабочими частотами до Ka-диапазона включительно
  • элементы АВТ
  • элементы антенно-фидерных устройств аппаратуры спутниковой связи (АФУ)
  • контррефлектор

Все изделия планируются выпускаться на основе отечественных комплектующих. Технология комбинирования стандартных модулей предлагает рынку уникальные антенные системы с качеством и экономическими характеристиками серийных изделий.

Производство унифицированных антенных систем – это важный шаг в работе по унификации приборов и систем для космоса.

Пост антенный

Публичное акционерное общество «Ковылкинский электромеханический завод» является производителем антенных приемо-передающих постов для станций спутниковой связи с размерами антенн 2,4м; 3,5м; 5,0м в C и Ku диапазоне.

Пост антенный предназначен для работы на открытом воздухе в составе земной станции спутниковой связи диапазона 4/6 ГГц.

Устройство работает в режиме приема-передачи с ретранслятором искусственного спутника Земли (ИСЗ), расположенным на геостационарной орбите.

Наименование параметра

Величина

Диаметр рефлектора, м

5

Тип антенны

однозеркальная
параболическая

Диапазон рабочих частот:

- в режиме на прием, МГц

3650…4150

- в режиме на передачу, МГц

5975…6475

Коэффициент усиления антенны:

- в диапазоне частот 3650…4150 МГц, не менее, дБ

43,5

- в диапазоне частот 5975…6475 МГц, не менее, дБ

47,5

Уровень 90% боковых лепестков в режиме работы на прием и передачу не превышает значений, определяемых огибающей, дБ: где: G(Q) – коэффициент усиления в данном направлении, дБ; Q – угол от оси главного лепестка антенны, ?С

G(Q)=29-251gQ
(Q=1…20 ?С)

Поляризация поля антенны – круговая:
- в режиме на прием
-в режиме на передачу



правая
левая

Коэффициент эллиптичности не менее

0,85

Коэффициент стоячей волны трактов приема и передачи,
не более

1,3

Развязка между трактами приема и передачи, не менее, дБ

100

Условия эксплуатации:
- рабочая температура окружающей среды
- предельная температура окружающей среды
- относительная влажность воздуха до 98% при температуре
- рабочая скорость ветра, м/с
- предельная скорость ветра, м/с



От -55 до +50 ?С
+ 60 ?С
+ 25 ?С
до 33
45

Диапазон углов поворота антенны при неоперативной установке (в ручную):
- по азимуту
- по углу места



+60? с шагом 5?;
0…60 ?

Диапазон углов поворота антенны от устройства автосопровождения антенного поста:
- по азимуту
- по углу места



+8 ?
1100

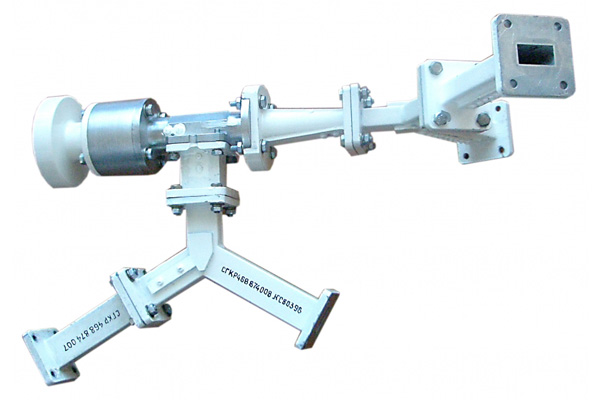

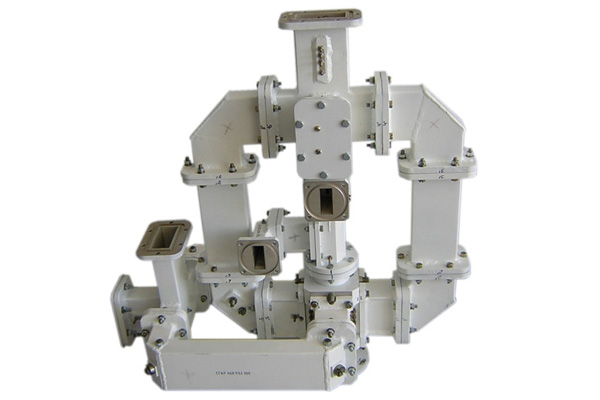

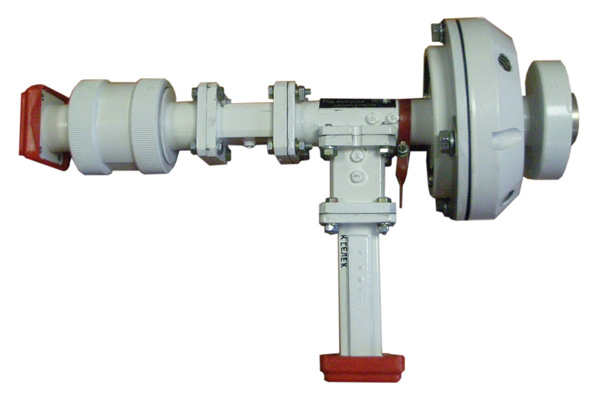

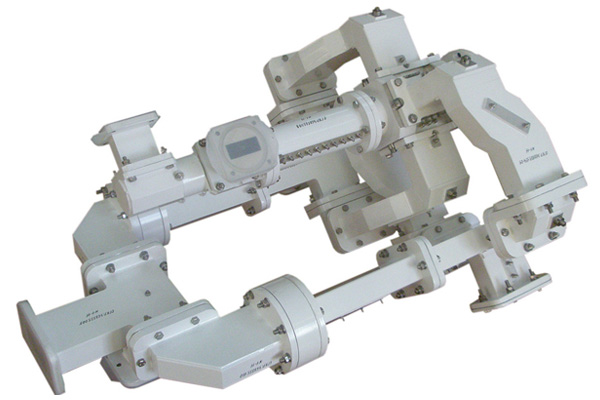

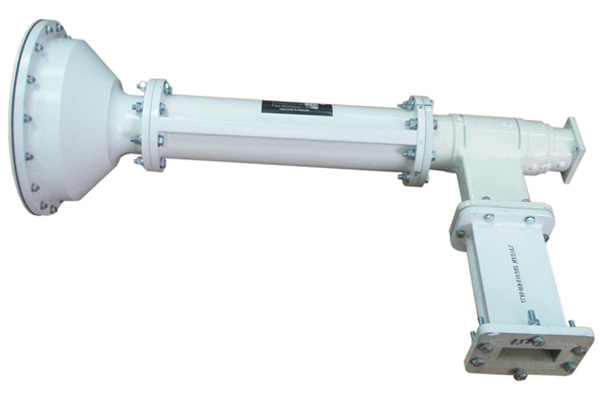

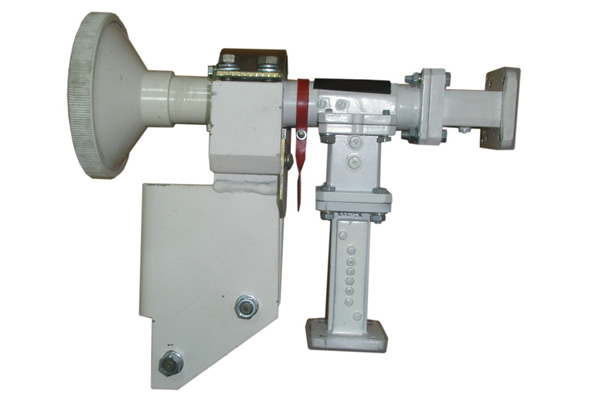

Для земных станций спутниковой связи (ЗССС) предприятием производятся антенные посты, облучатели и волноводные тракты
